4G 車載定位終端
說明書編號：SPKG-02A
文件編號：德寶-S0112
版本：A/1
發行日期：2020 年 06 月 01 日
德寶車載終端設備
產品名稱：有線 4G 車載定位終端產品型號：德寶-02A
 |
法律聲明:
首先感謝閣下使用鄭州德寶電子科技有限公司(以下稱為“德寶科技”)的產品。如果您已同意以下條款，將獲得我們提供的支持與服務。當您對此有疑義，歡迎來電咨詢。若您不能接受以下條款,請停止使用本手冊。
本文手冊所有權歸德寶電子科技有限公司。保留任何未在本手冊中明示授予的權利。手冊中涉及德寶科技的專有信息。未經德寶科技事先書面許可,任何單位和個人不得復制、傳遞、分發、使用和泄漏該手冊以及該手冊包含的任何圖片、表格、數據及其他信息。
“德寶”和“ ”是德寶科技的注冊商標。在未經德寶科技事先書面同意的情況下,閱讀本文檔并不表示以默示、不可反言或其他方式授予閱讀者任何使用本文檔中出現的任何標記的權利。
本產品的存放、使用應遵照產品手冊、相關合同或相關國法律、法規的要求進行。
本公司保留在不預先通知的情況下,對此手冊中描述的產品進行修改和改進的權利;同時保留隨時修訂或收回本手冊的權利。本用戶手冊中如有文字不明之處,請您及時向本公司或者代理商、銷售商咨詢。
目錄
一、產品概況............................................................... 1
二、產品實物示意圖.................................................... 1
三、產品配置清單........................................................ 1
四、 產品外接口定義.................................................. 1
四、 產品外接口定義.................................................. 1
五、產品指示燈定義.................................................... 1
第二章整機參數及功能操作說明...................................... 1
一、產品整機參數表.................................................... 1
二、產品整機功能表.................................................... 1
三、產品安裝操作流程................................................ 1
第三章常見問題分析與售后服務...................................... 1
一、常見問題分析........................................................ 1
二、注意事項............................................................... 1
三、售后服務 1
第一章 產品組成一、產品概況
產品名稱：有線 4G 車載定位終端
產品型號：德寶-02A

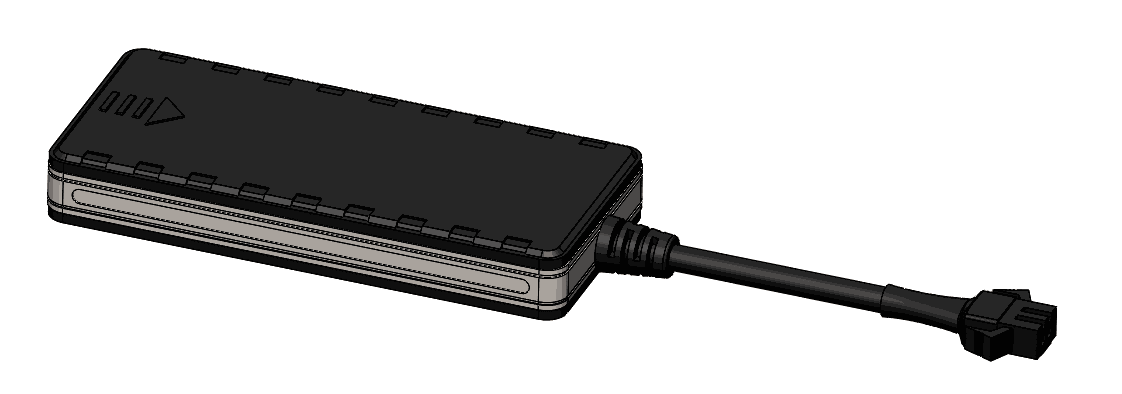

產品規格：84mm*38mm*12mm 二、產品實物示意圖
三、產品配置清單產品標配清單
|
產品選配清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
魔術貼 |
1 |
PCS |
|
|
備注：以上配件的對接請與公司相關人員明確項目需求，終端程序會因需求的不同有不同的程序版本。 |
||||
|

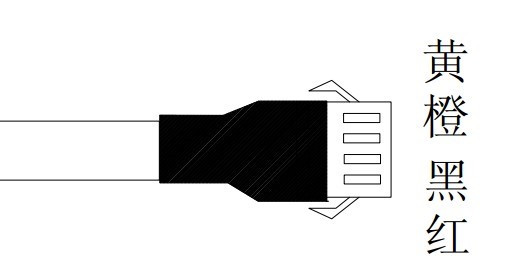

序號 |
顏色 |
接口定義 |
|
1 |
黃 |
油路 |
|
2 |
橙 |
ACC |
|
3 |
黑 |
電源地 |
|
4 |
紅 |
電源正 |
五、產品指示燈定義
|
指示燈定義 |
網絡狀態燈 （紅） |
快閃：網絡初始化中 慢閃：網絡接收信號 正常常亮：設備上線 不亮：未收到網絡信號/未插 SIM 卡 |
|
衛星定位 （黃） |
快閃：衛星信號搜索中 常亮：GPS 已定位 不亮：GPS 休眠/未工作 |
第二章整機參數及功能操作說明
|
序號 |
項目 |
規格參數 |
備注 |
|
1 |
工作電壓 |
DC9-90V |
|
|
2 |
工作電流 |
60mA@12V（靜止電流 30mA） |
|
|
3 |
規格尺寸 |
84mm*38mm*12mm |
|
|
4 |
產品重量 |
約 45g |
|
|
5 |
定位方式 |
GPS 定位 |
|
|
6 |
定位誤差 |
<10m（此數據僅供參考，定位誤差與車 輛所在區域地形及時間等因素有關聯） |
此數據為公司實 驗室實測 |
|
7 |
通信網絡 |
支持國內 2G3G4G 網絡 |
|
|
8 |
通訊方式 |
TCP |
|
|
9 |
工作溫度范圍 |
-20℃~+75℃ |
|
|
10 |
貯存溫度范圍 |
-40℃~+85℃ |
|
|
11 |
后備電池 |
55mA/h |
|
二、產品整機功能表
|
功能塊 |
功能明細 |
功能說明 |
|
|
定時跟蹤 |
按照設置的間隔時間回傳經緯度等定位信息。 |
|
車輛狀態檢測 |
點火/熄火狀態 |
每次上傳的數據包中均包含有 ACC ON/OFF 狀態。 |
|
車輛掉電提醒 |
當主機檢測到車輛電壓低到一定值后（小于 5V），會 上報掉電提醒。 |
|
|
超速報警 |
平臺設置限速值，當 GPS 速度大于設定的值，則 上報超速報警提醒。 |
|
|
油路檢測 |
支持平臺和短信斷油電、通油電功能。 |
|
|
其他功能 |
盲區補傳功能 |
終端定位且不在線，儲存數據， 300 條。有信號 正常上線時上傳數據。 |
|
EPO 輔助定位功 能 |
終端支持 EPO 輔助定位功能，增強定位效果。 |
|
|
拐點補傳 |
當設備方向角改變大于一定的角度時，立即上傳一條 位置數據，優化軌跡。 |
|
|
遠程升級 |
升級管家遠程升級。 |
|
|
低功耗 |
靜止模式 |
3D 三軸加速度傳感器實時感知車輛震動狀態，上電為運動模式，當終端靜止 5 分鐘后為靜止模式，關閉 GPS模塊，有震動即進入運動模式。 |
三、產品安裝操作流程
1、設備安裝
（1） 檢查設備
查看設備外觀是否良好，相關配件是否齊全。

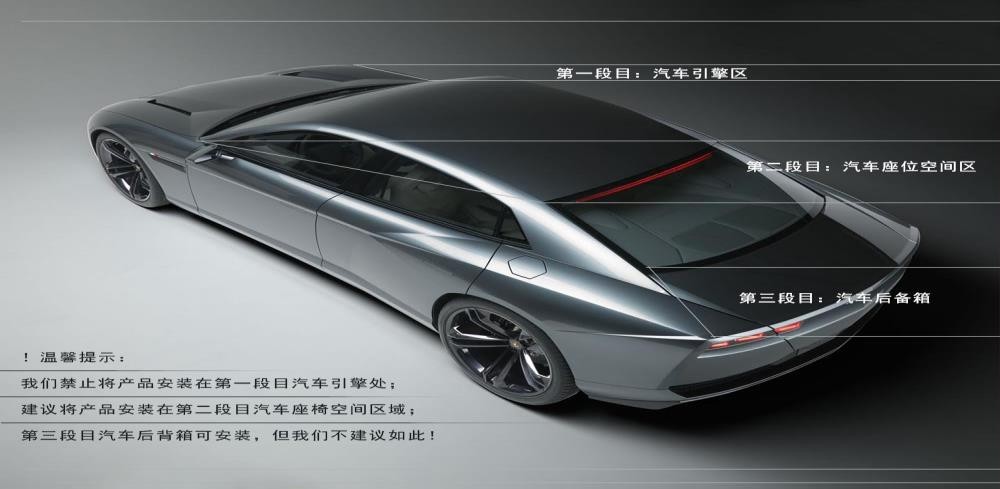

（2） 選擇終端安裝位置要求
A. 防水：應選擇不易進水的位置確保終端的干燥，要注意遠離空調出風口以防在溫差變化時，有冷凝水積聚在終端內部嚴重影響產品的使用壽命。
B. 防震：終端不能懸空安裝在長期振動較大位置。
C．防干擾：終端應遠離車內影音和對講等電子設備，防止傳導干擾和輻射干擾。
2、短信遠程上線設置
具體短信設置上線格式如下：
編輯短信內容：
<SPDB*P:DBGPS*T: 120.076.068.123,7788*A:CMNET*N:13288888888*C:30>
SPDB 短信頭
*P:DBGPS 密碼
*T:120.076.068.123,7788 TCPIP/端口
*A:CMNET APN
*N:13288888888 本機號( 15 位)
*C:30 回傳時間間隔，單位秒
第三章常見問題分析與售后服務
1. 常見問題分析與排除
|
故障現象 |
原因分析 |
處理方法 |
|
無法監控 |
SIM 卡欠費停機 |
聯系網絡運營商繳費 |
|
SIM 卡接觸是否良好 |
重新安裝 SIM 卡 |
|
|
上線參數設置錯誤 |
參照說明書重新設置參數 |
|
|
車輛處于地下停車場、隧道信號弱 |
離開信號差的區域 |
|
|
無法定位 |
車輛處于地下停車場、隧道 |
開出以上區域 |
|
終端天線面沒有朝上 |
重新調整終端擺放位置 |
二、注意事項
1. 電子類產品請注意防水。
2. 設備的供電為直流 9-90V。
3. 當環境溫度超過終端正常工作溫度范圍時，建議斷電。
4. 當車輛處于地下停車場、隧道或車庫時，將會影響定位信號。并可能出現通訊網絡信號盲區導致設備無法監控；當車輛駛出以上區域后，設備將自動恢復正常工作。
5. 遇到異常情況，請不要自行修理。因連接非原裝附件或拔掉各部件之間的連接造成的損壞，廠商不承擔責任。
1. 本產品自安裝之日起，享受一年保修服務。保修期內屬非人為因素或產品質量造成的設備損壞，請及時與代理商聯系或致電鄭州德寶電子科技有限公司售后服務部門聯系處理。
2. 對客戶私自拆動或不可抗力（如洪水，車輛事故）造成的損壞不予維修。
3. 保修期滿后，由于使用造成的產品損壞、故障，需要收取維修材料成本費。
4. 免費為客戶提供產品的購買、使用、安裝等咨詢及技術服務。
